防水母线槽

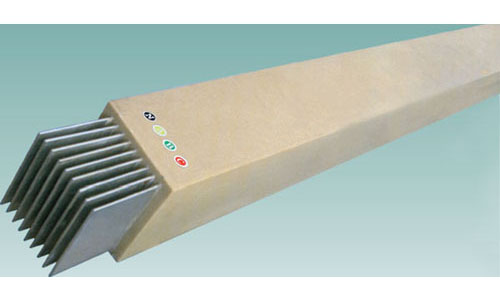

FSMC全封闭树脂浇注防水母线槽


特点

● 防护等级IP68,具有优良的气密性和水密性

● 耐压达到5000V以上

● 短路容量大

● 整体绝缘,确保使用安全

● 电压降小,损耗低

● 机械强度高,可承受6焦耳的冲击力

● 外形尺寸小

● 不存在电腐蚀,无迷流

● 抗化学品腐蚀

● 抗真菌侵蚀,抗动物、昆虫咬嚼

● 抗紫外线

● 自熄性绝缘材料

● 防火等级F120

● 耐火:950℃/90min

● 防爆性能良好

● 无烟囱效应

● 可在多处环境中使用

1) 可在人能短暂停留的环境中长期使用

2) 不受海拔高度限制

3) 可在户内、外高污染等级4(*)的环境中长期使用

4) 可在有爆炸或火灾危险的场所使用

● 安装简便

● 免维护

● 规格范围广:100A~8000A

● 可提供特殊终端单元


主要性能

■ FSMC的耐火性能

采用无毒、阻燃绝缘材料,确保安全;符合GB/T12666.6-1990A类特性,维持线路完整性90分钟以上;

外壳防护等级IP68,能经受消防龙头喷水,确保母线槽不短路;

正常环境中使用有良好的散热功能。


■ FSMC的绝缘性能

常温下每节母线槽绝缘电阻不低于1000MΩ;

环境温度在100℃的情况下每节母线槽绝缘电阻不低于200MΩ。



■ FSMC的耐腐性能

无金属外壳,抗各种化学品腐蚀。


■ FSMC的耐水性能

外壳防护等级IP68(*),可长期在水中工作;可在电缆沟内使用。甚至埋地敷设。


■ FSMC的机械性能

能承受6焦耳的机械冲击;低温-50℃环境下长期使用不开裂。


■ FSMC的安全性能

不存在空气间隙,无烟囱效应;母线毛刺或过载不会引起短路。




产品介绍

■ 用途

       FSMC全封闭树脂浇注母线槽系统额定电流1 0 0 A ~8000A,外壳防护等级达到IP68。 FSMC母线槽不仅耐火,而且耐水、耐腐,可确保电源不中断,因此能广泛应用于不能停电的重要工程、涉及生命安全的公共设施工程、救火困难的高层建筑、存在爆炸危险的场所等。FSMC全封闭树脂浇注母线槽系统防护等级高、安全性强,设计、安装简便,基本免维护。

■ 结构

       FSMC全封闭树脂浇注母线槽系统,采用特殊配方的复合树脂和定量特选的混合材料相混合,制成高性能的绝缘材料FSMC-M28,将铜或铝母线直接浇注密封。绝缘材料FSMC-M28不含卤素,阻燃且不会释放出有毒气体;无金属外壳,在有迷流的环境中工作,不会发生外壳电腐蚀的现象;全天候产品,可长期在零下40℃的环境中工作,绝缘树脂不开裂;优良的耐水性能,可在水中长期工作,也可埋地敷设;A级耐火性,可在950~1000℃的火焰中工作90min以上,保持线路不中断;可在有爆炸危险、有腐蚀性液体的环境中长期工作;所采用的绝缘材料FSMC-M28,高温时仍能保持良好的绝缘性。FSMC母线并具有很高的机械强度,能承受6焦耳的机械冲击。

■ 导体

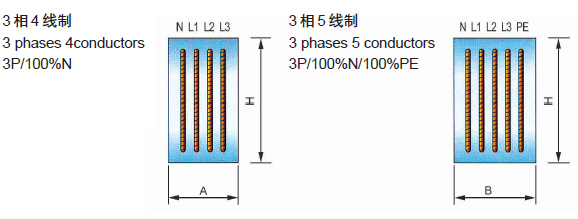

       导体截面为矩形并带圆角,采用优质电解铜ETP99.9%,符合GB5585.2-1985/GB/T467-1997标准。FSMC全封闭树脂浇注母线槽提供两种标准产品:3相4线3P/100%N或3相5线3P/100%N/100%PE根据客户要求,我们可以提供200%的N相导体。其它特殊形式导体及直流应用也能提供,具体情况与我们的技术部门联系。

■ 连接

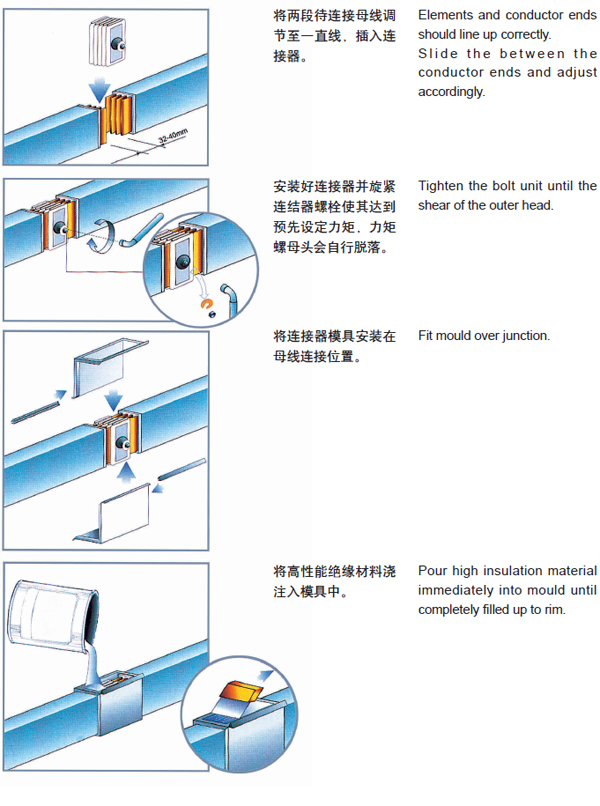

       两段母线间的机械及电气连接通过双面接触的特殊连接器来完成。采用先进的高强力矩螺栓,将两段母线连接,并保证足够的接触面积和可靠的电气连接。然后对连接完成的接头单元浇注高性能绝缘材料FSMC-M28使母线达到防松和绝缘的双重目的。

FSMC全封闭树脂浇注母线槽系统(包括接头在内)能达到IP68防护等级。在高强力矩螺栓的扭紧力未达到预先设定力矩时,系统自动拒绝安装。

■ 分接单元

       我们能在母线任何位置提供分接输出单元,分接箱的额定电流从125A~1250A,并能根据要求安装保险丝、开关及断路器等。防护等级达到IP67/68。

■ 支撑件

       根据FSMC全封闭树脂浇注母线槽系统不同的安装环境,我们会提供相应的安装支撑件。在一般情况下,我们建议每1.5米安装一个支撑件。

■ 结构单元

       根据客户的要求,我们能提供各种适应项目的结构单元。



■ 优点

1 大电流容量:

       标准产品额定电流600A-5000A。

2 低电压降:

       选用优质导电材料制造及适当排列,具有较低的阻抗值及电压降。

3 高短路强度:

       汇流排导体间及外部应用环氧树脂绝缘系统,具有耐高短路强度之机械冲击特性及高耐热能力。

4 高耐火性:

       由于选用具难燃性及自熄性材料,耐火等级符合

UL94V0或IEC331相关要求。

5 高防护等级:

       防火及防尘特性符合防护等级IP68之要求。

6 高信赖度:

       以高可靠度之设计选用优质原料及配合先进制程,在正常使用条件下具有高信赖度及寿命特长之优点。

7 型小量轻及外貌优美:

       模铸外壳上下被覆铝质护套可取代接地导体作为接地之用,以减轻重量,及缩小体积,并增加美观。

8 安装容易免保养:

       因模铸外壳上下被覆铝质护套可避免搬运时之碰装损伤,而段间相接采用快速接法,无须使用特殊工具,安装容易,并可随指示确认已安全接续完成,在正常运转条件下几乎免保养。

9 系统设变弹性佳:

       汇流排因采用特殊接头及插入式配件,拆解容易且不伤元件,在配电系统设计变更时可弹性配合其调整及变动。

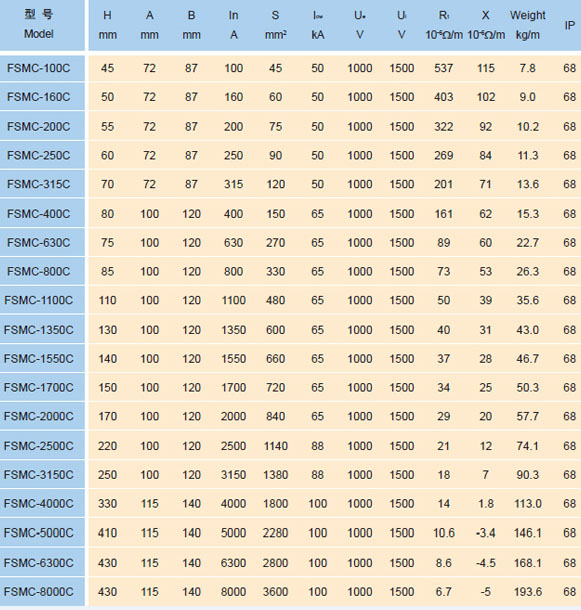

■ 技术参数



标准结构单元

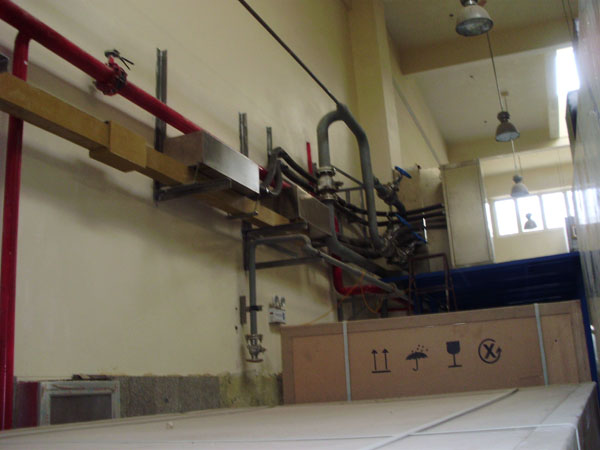

安装示例



工程业绩图片:




北京航天二院物流基地
