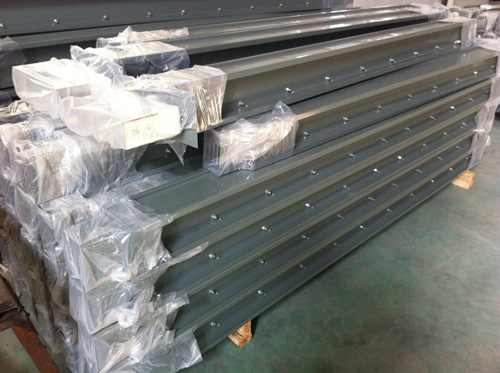

空气绝缘型母线槽


空气型母线槽

       外壳防护等级有IP40——IP54,可根据安装使用环境灵活选择,达到母线槽精良经济输电。根据系统需求,可在母线槽任意位置设置插接口,安装快捷,分接方便,使用安全。




产品描述
        空气型母线槽适用于交流三相四线、三相五线制,频率50——60Hz,额定电压至660V,额定工作电流250——6000A的供配电系统,承担配电任务,用于低压配电屏与大、中型负载的连接,主要应用于现代化的车间、厂房和高层建筑。本系列母线槽是在传统空气型母线槽基础上的改进型产品。

       空气型母线槽母线导体选用高纯度电解铜,导体表面全长镀锡,提高了导体抗氧化腐蚀能力,加工后再用PVC管热缩处理,相间和对地用绝缘块隔开,铜母排得到双重绝缘保护,绝缘性能大大提高,然后封闭在接地的金属外壳内。

       空气型母线槽外壳采用高强度冷轧钢一次冷轧成波纹结构,不仅外形美观大方,更大大增强母线槽的机械强度和系统的动热稳定性,可解决施工现场大跨距安装的难题。

       空气型母线槽插孔处设计了安全防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的安全性得到了大的提高。

产品特点

1)性能方面
(1)内部采用分离空气绝缘型式,使相间的安全净距和爬电距离远大于国家标准规定的要求。
(2)设备内部相间绝缘体采用高强度的环氧树脂绝缘材料,有效的提高了母线槽设备的抗动、热稳定能力,满足各种条件下的稳定运行。

      母线采用铜排或者铝排,其电流密度大,电阻小,集肤效应小,无须降容使用。电压降小也就意味着能量损耗小,节约用户的投资。而对于电缆来讲,由于电缆芯是多股细铜线,其根面积较同电流等级的母线要大。并且其集肤效应严重,减少了电流额定值,增加了电压降,容易发热。线路的能量损失大,容易老化。


空气型母线槽成

2)安全性
       外壳采用采用弯板一次成型波纹结构,因此体积小外形美观大方,大大增强了传统母线槽的机械强度载荷能力。母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害,在配电系统中采用插入单元的安装很安全,外壳可以作为整体接地,接地非常的可靠,而电缆的PVC外壳易受机械和动物损伤,安装电缆时须先切断电源,如果有错误发生会很危险,特别是电缆要进行现场接地工作,接地的不可靠导致危险性增加。


空气式绝缘型母线槽

3)安装方面
       母线由许多段组成,每一段长度既短且轻。因此,安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存,可以快速出货节约现场工作时间。其紧密的三明治结构能够减少电气空间,从而腾出更多的空间作为商业用途,如出租或作为公共场所。对于安装电缆来讲,则是一项困难的工作。因为,单根电缆往往很重,安装工作需要很多人的协作,花较多时间才能完成。另外,受制于电缆的弯曲半径,需要更多的安装空间。我公司产品采用对接式安装方式,使母线槽在安装过程中非常便捷灵活,节省了安装时间,降低了安装以及维护成本。

4)线路优化
       通过使用母线槽,我们可以合并某些分支回路,并用插接箱将之转化为一条大的母线槽。它可简化电气系统,得到较多股线低的电流值。因此节约了工程的造价,并且易于维护。对于传统的电缆线路,电缆会使得电气系统复杂,庞大,难于维护,这样,就浪费了工程费用和安装空间。不同电流等级的母线槽全部采用统一的盖板,设备标准化程度高,互换能力强,变容接口方便,对于前期安装和后期维护,都能够高速便捷。

5)可扩展性
       对于母线来讲,系统扩展可通过增加或改变若干段来完成,重新利用率高。而大多数情况下,电缆不能重新利用,因为长度和路线是不同的,如果要扩展系统,我们要购买新的电缆取代旧的电缆。

6) 插接式开关箱
       插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是重要的部件,它是由铜合金冲压制成,经过热处理加以增强弹性,并且表面镀锡处理,即使插接200次以上,仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地,箱内设置了开关电路,采用塑壳断路器能对所分接线路的容量作过载和短路保护。

       总体来说空气型母线槽插孔处设计了安全防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的安全性得到了极大的提高。

技术参数

1、空气型母线槽使用条件

环境温度:上限:+40℃;下限:-25℃

海拔:2000m以下

湿度:相对湿度在高温度为+40℃时不超过50%;温度较低时允许有较高的相对湿度

凝露条件:有

地震基本烈度:6度设防

安装地点:户内、户外

2、绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。

3、介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。

工频耐压及雷电冲击耐压数值,符合国家标准。

4、接地系统:符合IEC364-5-54对接地系统的要求。

5、防护等级:户内型:IP40;户外型:IP43、IP55。

6、负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。

7、短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。

空气型母线槽的设计参照执行的标准:

       空气型母线槽执行的国家标准为:GB7251.2-1997《低压成套开关设备和控制设备?第2 部分:对母线干线系统(母线槽)的特殊要求》(该项标准等同采用IEC60439-2标准)。执行的行业标准为:JB8511-1996《空气绝缘母线干线系统》(空气绝缘母线槽)、JB/T9662-1999《密集绝缘母线干线系统》(密集绝缘母线槽),这两项标准是根据国家对电气产品安全性能的要求,在国家标准的基础上增加了具体条款内容及要求,为母线槽产品的安全性及可靠性提供了保证依据。

       母线干线系统(母线槽)已列入IEC国际标准之中,世界先进国家都有相应标准,如:美国UL标准、加拿大CSA标准、英国BS标准、日本JIS标准等,这些标准对于规范母线槽产品设计和测试依据都起到重要作用。
